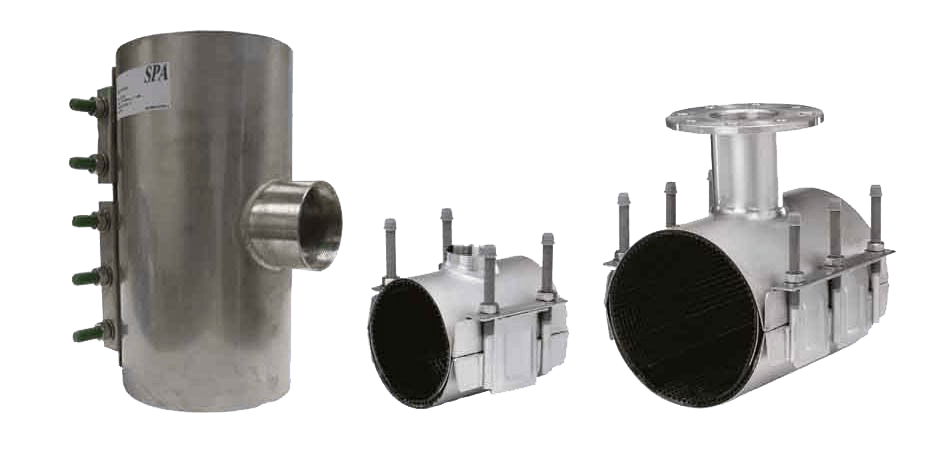

کلمپ های انشعاب گیر نافی دار (بوشنی) و فلنج دار
انشعاب گیرهای نافی دار و فلنج دار استنلیس استیل SPA جهت گرفتن انشعاب و یا تغییر قطر انواع لوله ها در صنایع آب و گاز و پتروشیمی مورد استفاده قرار می گیرد. انشعاب گیرها می توانند جهت انشعاب گیری از لوله های زیر مورد استفاده قرار گیرند:
۱- لوله های چدن داکتیل
۲- لوله های فولادی
۳- لوله های استیل
۴- لوله های آزبست کلاس D,C,B
۵- لوله های PVC
۶- لوله های PE پلی اتیلن
۷- لوله های GRP
مشخصات محصول:
۱- کلیه قسمتهای فلزی از جنس استنلیس استیل AISI ۳۰۴ یا AISI ۳۱۶ ساخته شده اند.
۲-لاستیک درز بند استفاده شده از جنس EPDM،SBR،NBR می باشد.
۳-جوشکاری کلیه قسمتهای فلزی توسط جوش آرگون و تحت گاز محافظ آرگون انجام میشود.
۴-کلیه ی پیچ ها به روش رول فورمینگ تولید شده اند و توسط تفلون پوشش داده شده اند.
۵-کلیه مهره ها و واشرها از جنس استنلیس استیل AISI ۳۰۴ یا AISI ۳۱۶ می باشد.
۶-کلیه فلنج ها برای فشار کاری PN ۱۰/۱۶ طراحی شده اند.
۷-سوراخ کاری کلیه فلنج ها بر اساس استاندارد DIN۲۵۰۱،DIN۲۵۷۶ می باشد.
۸-کلیه فلنج ها و بدنه و متعلقات انشعاب گیرها از جنس استنلیس استیل AISI۳۰۴ یا AISI۳۱۶ می باشند.
کلمپ های انشعاب گیر نافی دار (بوشنی)
سایز انشعاب های نافی دار تولیدی این شرکت عبارتند از :
1/2″،3/4″،1″،1 1/4″،1 1/2″،2″،2 1/2″،3″،4″
هنگام انتخاب انشعاب گیر بایستی به حداقل طول بدنه انشعاب گیر توجه داشت
سایز نافی خروجی | قطر خارجی لوله اصلی به قطرø | حداقل طول مورد نیاز بدنه انشعاب گیر(mm) |
1/2″ | ≥44mm | 150 |
3/4″ | ≥50mm | 150 |
1″ | ≥57mm | 150 |
1 1/4″ | ≥67mm | 150 |
1 1/2″ | ≥70mm | 200 |
2″ | ≥89mm | 200 |
2 1/2″ * | ≥109mm | 200 |
3″ * | ≥128mm | 300 |
4″ * | ≥158mm | 400 |
انشعاب گیری از سایزهای “1/2 2 ، “3 و “4 به صورت دو فکی خواهد بود(Type:SP20A)
سایزهای قابل تولید بدنه انشعاب گیرها
- انشعاب گیرهای نافی دار تیپ (SP10A) را می توان برای لوله از قطر خارجی 44mm تا 346mm و در طولهای 200، 250، 300، 400، 500 و 600 میلی متر طراحی و تولید نمود.
- انشعاب گیرهای نافی دار تیپ (SP20A) را می توان برای لوله از قطر خارجی 109mm تا645mm و در طولهایی 200، 250، 300، 400، 500، 600، 750 و 1000 میلی متر تولید نمود.
فشار کاری انشعاب گیرها (جهت آب)
برای قطر لوله ND40 الی ND150 فشار قابل تحمل 16 بار.
برای قطر لوله ND175 الی ND300 فشار قابل تحمل 10 بار.

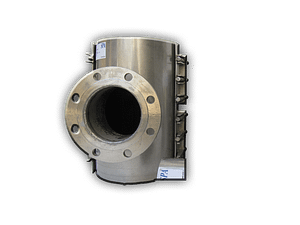

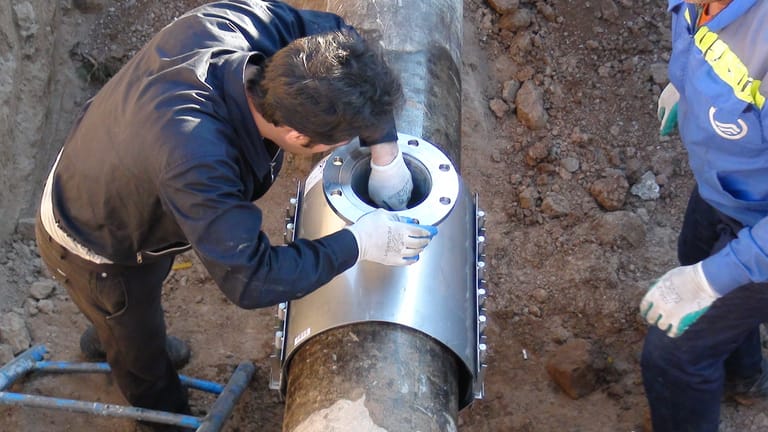

انشعاب گیرهای فلنج دار
سایزهای قابل تولید:
- انشعاب گیرهای فلنج دار تیپ (SP10T) برای لوله از قطر 87mm الی 346mm در طول های 200، 250، 300، 400، 500، 600، 750، 1000 میلی متر طراحی و تولید می شود.
- انشعاب گیرهای فلنج دار تیپ (SP20T) برای لوله از قطر 109mm الی 1200mm در طول های 300، 400، 500، 600، 800، 1000 و 1200 میلی متر طراحی و تولید می شود.
طراحی فلنج
جنس کلیه فلنج ها از استیل 304 یا 316 می باشد.
سوراخکاری فلنج های استفاده شده در انشعاب گیرها طبق استاندارد DIN2576 و DIN2501 می باشد.
کلیه فلنج ها بر اساس استاندارد جهت PN10 و PN16 طراحی و ساخته شده اند.
حداقل طول بدنه انشعاب گیر (mm) |
ND انشعاب فلنجی (mm) |
۳۰۰ |
۵۰ |
۳۰۰ |
۶۵ |
(۴۰۰)۳۰۰ |
۸۰ |
۴۰۰ |
۱۰۰ |
۴۰۰ |
۱۲۵ |
۴۰۰ |
۱۵۰ |
۵۰۰ |
۲۰۰ |
۶۰۰ |
۲۵۰ |
۷۵۰ |
۳۰۰ |
حداقل طول بدنه انشعاب گیر (mm) | ND انشعاب فلنجی (mm) |
۳۰۰ | ۵۰ |
۳۰۰ | ۶۵ |
*(۴۰۰)۳۰۰ | ۸۰ |
۴۰۰ | ۱۰۰ |
۴۰۰ | ۱۲۵ |
۴۰۰ | ۱۵۰ |
۵۰۰ | ۲۰۰ |
۶۰۰ | ۲۵۰ |
۷۵۰ | ۳۰۰ |

در صورتی که قطر لوله اصلی بزرگتر یا مساوی 300 میلی متر باشد،طول بدنه انشعاب گیر را 400 میلی متر انتخاب می نماییم.
لیست تولید بدنه انشعاب گیر نافی دار (بوشنی) و فلنج دار
ردیف | قطرنامی (ND) | رنج کارگیری قطرخارجی لوله (mm) | فشارقابل تحمل (bar) | طول کلمپ (mm) | |||||
۲۰۰ | ۳۰۰ | ۴۰۰ | ۵۰۰ | ۶۰۰ | ۷۵۰ | ||||
۱ | ۶۵-۸۰ | ۸۷-۹۷ | ۱۶ | – | – | – | – | – | – |
۲ | ۸۰ | ۹۵-۱۰۴ | ۱۶ | OK | OK | OK | OK | – | – |
۳ |
| ۹۸-۱۰۸ | ۱۶ | OK | OK | OK | OK | – | – |
۴ |
| ۱۰۲-۱۱۲ | ۱۶ | OK | OK | OK | OK | – | – |
۵ | ۱۰۰ | ۱۰۸-۱۱۸ | ۱۶ | OK | OK | OK | OK | – | – |
۶ |
| ۱۱۳-۱۲۳ | ۱۶ | OK | OK | OK | OK | – | – |
۷ |
| ۱۱۸-۱۲۸ | ۱۶ | OK | OK | OK | OK | – | – |
۸ |
| ۱۲۰-۱۳۱ | ۱۶ | OK | OK | OK | OK | – | – |
۹ | ۱۲۵ | ۱۲۵-۱۳۵ | ۱۶ | OK | OK | OK | OK | – | – |
۱۰ |
| ۱۳۳-۱۴۴ | ۱۶ | OK | OK | OK | OK | – | – |
۱۱ |
| ۱۳۹-۱۵۰ | ۱۶ | OK | OK | OK | OK | – | – |
۱۲ |
| ۱۴۵-۱۵۵ | ۱۶ | OK | OK | OK | OK | – | – |
۱۳ | ۱۵۰ | ۱۵۱-۱۶۱ | ۱۶ | OK | OK | OK | OK | – | – |
۱۴ |
| ۱۵۹-۱۷۰ | ۱۶ | OK | OK | OK | OK | – | – |
۱۵ |
| ۱۶۵-۱۷۵ | ۱۶ | OK | OK | OK | OK | – | – |
۱۶ |
| ۱۶۸-۱۸۰ | ۱۶ | OK | OK | OK | OK | – | – |
۱۷ |
| ۱۷۶-۱۸۶ | ۱۶ | OK | OK | OK | OK | – | – |
۱۸ |
| ۱۸۰-۱۹۱ | ۱۶ | OK | OK | OK | OK | – | – |
۱۹ | ۱۷۵ | ۱۹۳-۲۰۳ | ۱۶ | OK | OK | OK | OK | – | – |
۲۰ |
| ۲۰۰-۲۱۰ | ۱۶ | OK | OK | OK | OK | – | – |
۲۱ |
| ۲۰۹-۲۲۰ | ۱۶ | OK | OK | OK | OK | – | – |
۲۲ | ۲۰۰ | ۲۱۵-۲۲۶ | ۱۶ | OK | OK | OK | OK | – | – |
۲۳ |
| ۲۱۹-۲۳۰ | ۱۶ | OK | OK | OK | OK | – | – |
۲۴ |
| ۲۲۲-۲۳۳ | ۱۶ | OK | OK | OK | OK | – | – |
۲۵ |
| ۲۲۸-۲۴۰ | ۱۶ | OK | OK | OK | OK | – | – |
۲۶ |
| ۲۴۳-۲۵۳ | ۱۶ | OK | OK | OK | OK | – | – |
۲۷ | ۲۲۵ | ۲۵۲-۲۶۲ | ۱۶ | OK | OK | OK | OK | – | – |
۲۸ |
| ۲۶۱-۲۷۱ | ۱۶ | OK | OK | OK | OK | – | – |
۲۹ | ۲۵۰ | ۲۷۱-۲۸۱ | ۱۶ | OK | OK | OK | OK | – | – |
۳۰ |
| ۲۸۰-۲۹۰ | ۱۶ | OK | OK | OK | OK | – | – |
۳۱ |
| ۲۹۴-۳۰۴ | ۱۶ | OK | OK | OK | OK | – | – |
۳۲ | ۳۰۰ | ۳۱۵-۳۲۶ | ۱۶ | – | OK | OK | OK | OK | – |
۳۳ |
| ۳۲۰-۳۳۰ | ۱۶ | – | OK | OK | OK | OK | – |
۳۴ |
| ۳۲۴-۳۳۴ | ۱۶ | – | OK | OK | OK | OK | – |
۳۵ |
| ۳۳۵-۳۴۶ | ۱۶ | – | OK | OK | OK | OK | – |
۳۶ | ۳۵۰ | سفارشی | ۱۶ | – | OK | OK | OK | OK |
|
۳۷ | ۴۰۰ | سفارشی | ۱۶ | – | – | OK | OK | OK | OK |
۳۸ | ۴۵۰ | سفارشی | ۱۶ | – | – | OK | OK | OK | OK |
۳۹ | ۵۰۰ | سفارشی | ۱۶ | – | – | OK | OK | OK | OK |
۴۰ | ۶۰۰ | سفارشی | ۱۰ | – | – | OK | OK | OK | OK |
۴۱ | ۷۰۰ | سفارشی |
| – | – | OK | OK | OK | OK |
۴۲ | ۷۵۰ | سفارشی |
| – | – | – | OK | OK | OK |
۴۳ | ۸۰۰ | سفارشی |
| – | – | – | OK | OK | OK |
R |
ND |
SD |
TP |
طول کلمپ (mm) |
|||||
۲۰۰ |
۳۰۰ |
۴۰۰ |
۵۰۰ |
۶۰۰ |
۷۵۰ |
||||
۱ |
۶۵–۸۰ |
۸۷–۹۷ |
۱۶ |
– |
– |
– |
– |
– |
– |
۲ |
۸۰ |
۹۵–۱۰۴ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۳ |
|
۹۸–۱۰۸ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۴ |
|
۱۰۲–۱۱۲ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۵ |
۱۰۰ |
۱۰۸–۱۱۸ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۶ |
|
۱۱۳–۱۲۳ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۷ |
|
۱۱۸–۱۲۸ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۸ |
|
۱۲۰–۱۳۱ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۹ |
۱۲۵ |
۱۲۵–۱۳۵ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۱۰ |
|
۱۳۳–۱۴۴ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۱۱ |
|
۱۳۹–۱۵۰ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۱۲ |
|
۱۴۵–۱۵۵ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۱۳ |
۱۵۰ |
۱۵۱–۱۶۱ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۱۴ |
|
۱۵۹–۱۷۰ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۱۵ |
|
۱۶۵–۱۷۵ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۱۶ |
|
۱۶۸–۱۸۰ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۱۷ |
|
۱۷۶–۱۸۶ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۱۸ |
|
۱۸۰–۱۹۱ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۱۹ |
۱۷۵ |
۱۹۳–۲۰۳ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۲۰ |
|
۲۰۰–۲۱۰ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۲۱ |
|
۲۰۹–۲۲۰ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۲۲ |
۲۰۰ |
۲۱۵–۲۲۶ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۲۳ |
|
۲۱۹–۲۳۰ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۲۴ |
|
۲۲۲–۲۳۳ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۲۵ |
|
۲۲۸–۲۴۰ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۲۶ |
|
۲۴۳–۲۵۳ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۲۷ |
۲۲۵ |
۲۵۲–۲۶۲ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۲۸ |
|
۲۶۱–۲۷۱ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۲۹ |
۲۵۰ |
۲۷۱–۲۸۱ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۳۰ |
|
۲۸۰–۲۹۰ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۳۱ |
|
۲۹۴–۳۰۴ |
۱۶ |
OK |
OK |
OK |
OK |
– |
– |
۳۲ |
۳۰۰ |
۳۱۵–۳۲۶ |
۱۶ |
– |
OK |
OK |
OK |
OK |
– |
۳۳ |
|
۳۲۰–۳۳۰ |
۱۶ |
– |
OK |
OK |
OK |
OK |
– |
۳۴ |
|
۳۲۴–۳۳۴ |
۱۶ |
– |
OK |
OK |
OK |
OK |
– |
۳۵ |
|
۳۳۵–۳۴۶ |
۱۶ |
– |
OK |
OK |
OK |
OK |
– |
۳۶ |
۳۵۰ |
* |
۱۶ |
– |
OK |
OK |
OK |
OK |
|
۳۷ |
۴۰۰ |
* |
۱۶ |
– |
– |
OK |
OK |
OK |
OK |
۳۸ |
۴۵۰ |
* |
۱۶ |
– |
– |
OK |
OK |
OK |
OK |
۳۹ |
۵۰۰ |
* |
۱۶ |
– |
– |
OK |
OK |
OK |
OK |
۴۰ |
۶۰۰ |
* |
۱۰ |
– |
– |
OK |
OK |
OK |
OK |
۴۱ |
۷۰۰ |
* |
|
– |
– |
OK |
OK |
OK |
OK |
۴۲ |
۷۵۰ |
* |
|
– |
– |
– |
OK |
OK |
OK |
۴۳ |
۸۰۰ |
* |
|
– |
– |
– |
OK |
OK |
OK |
در این جدول علایم اختصاری به کار رفته به شرح زیر است:
R : ردیف ND: قطر نامی لوله بر حسب میلی متر SD: رنج کارگیری قطر خارجی لوله بر حسب میلی متر TP: فشار قابل تحمل بر حسب bar *: سفارشی
