نحوه انتخاب کلمپ مناسب

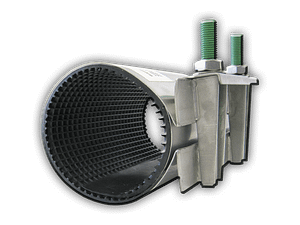

تک فکی
۱- جهت یک لوله خاص که قطر خارجی آن را میدانیم.
۲- سایز های کمتر از ۳۰۰ ND یا برابر ۳۰۰ ND
۳- توجه به تلرانس کلمپ های تک فکی ۷ الی ۱۱ میلی متری
دو فکی
۱- جهت چند نوع لوله یا یک نوع لوله با کلاس های مختلف
۲- تلرانس ۲۰ الی ۲۲ میلی متری
۳- جهت لوله های تا سایز ۵۰۰ ND
۴- در محل هایی که بستن کلمپ تک فکی سخت است
سه فکی
۱- جهت چند نوع لوله یا یک نوع لوله با کلاس های مختلف
۲- تلرانس ۳۰ الی ۳۳ میلی متری
۳- جهت لوله های از سایز ۲۵۰ ND الی ۱۰۰۰ ND
۴- لوله های با فشاری کاری کمتر از ۶ بار
۵- جهت لوله های با سابز بزرگتر
چند فکی
جهت لوله های از سایز ۱۰۰۰ ND الی ۲۰۰۰ ND

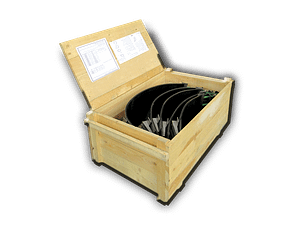

کلمپ جعبه اظطراری
۱- جهت لوله های با قطر خارجی از ۲۱۳ الی ۶۶۹ میلی متر
۲- در محل هایی که قطر خارجی لوله مشخص نیست
۳- استفاده در مواقع ضروری بدون اطلاع از قطر خارجی لوله قبل از اندازه گرفتن قطر لوله
انشعاب گیرها
۱- با توجه به سایز انشعاب
۲- با توجه به نوع شیر مورد استفاده
۳- با توجه به قطر خارجی لوله ای که انشعاب گیری می شود
نکات قابل توجه هنگام استفاده از کلمپ های تعمیراتی SPA
۱-طول کلمپ بایستی حداقل با قطرخارجی لوله برابر باشد.
۲-در صورت استفاده از کلمپ جهت تعمیر ترک و سوراخ روی لوله بایستی طول کلمپ ۱۵۰تا۲۰۰میلی متربزرگتر از طول ترک یا سوراخ باشد.
محاسبه طول کلمپ
A:طول ترک یا سوراخ (طول محل حادثه)
B:اضافه طول کلمپ از هر طرف سوراخ
فرمول محاسبه حداقل طول کلمپ در این مورد عبارتست از:
A+2B:حداقل طول کلمپ(L)
اضافه طولBاز هر طرف سوراخ یا ترک با توجه به قطر لوله بقرار زیر می باشد: |
| جدول حداقل طول توصیه شده کلمپ با توجه به قطر نامی لوله: | ||
حداقل اضافه طول از هر طرف(B) | قطر نامی لوله ND (mm) |
| طول کلمپ(L) | قطر نامی لوله ND (mm) |
۵۰mm | ۴۰-۸۰ | ۱۵۰mm | ۵۰-۸۰ | |
۶۵mm | ۱۰۰-۲۰۰ | ۲۰۰mm | ۱۰۰-۲۰۰ | |
۱۰۰mm | ۲۲۵-۳۰۰ | ۳۰۰mm | ۲۲۵-۳۰۰ | |
۳-درصورت استفاده از کلمپ جهت تعمیر لوله های PVC,PEو پلاستیکی طول کلمپ بایستی ۵۰%بیشتر و نیروی بستن پیچ ها۵۰%کمتر در نظر گرفته شود.
۴-ماکزیمم فاصله انتهای دولوله نباید بیشتر از ۱۰ میلی متر باشد(حداکثر فاصله مجاز بین دو لوله ۱۰میلیمتر است)
۵-ماکزیمم انحراف محور مجاز دو لوله ۲درجه است.
۶-حداکثرجابه جایی مجاز دو لوله ۳ میلی متر می باشد.
